Nützliches Wissen über Kabel
Je nach Hersteller ist die Qualität besser oder schlechter.
Billig- oder Markenprodukte?

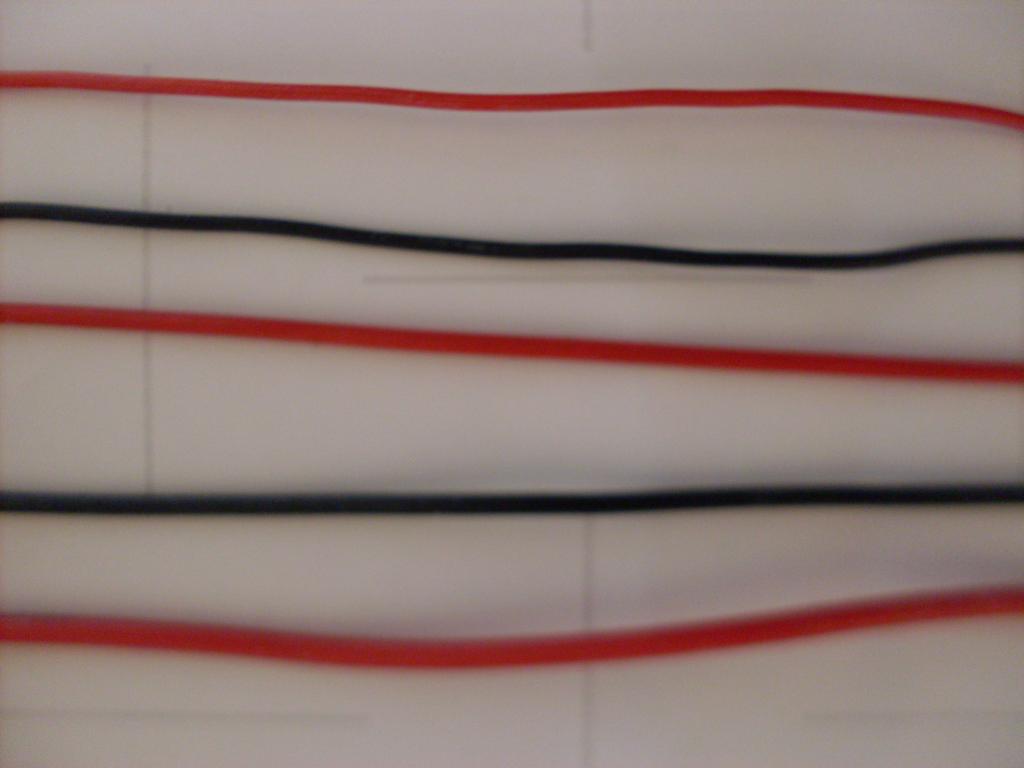

Es gibt Silikon-Litze von Muldental die extrem flexibel sind.
Billigprodukte sind oft aus PVC (PVC-Litze) und sind nicht so flexibel.
PVC-Kabel haben oft einen geringen Kupferanteil.
Übersicht

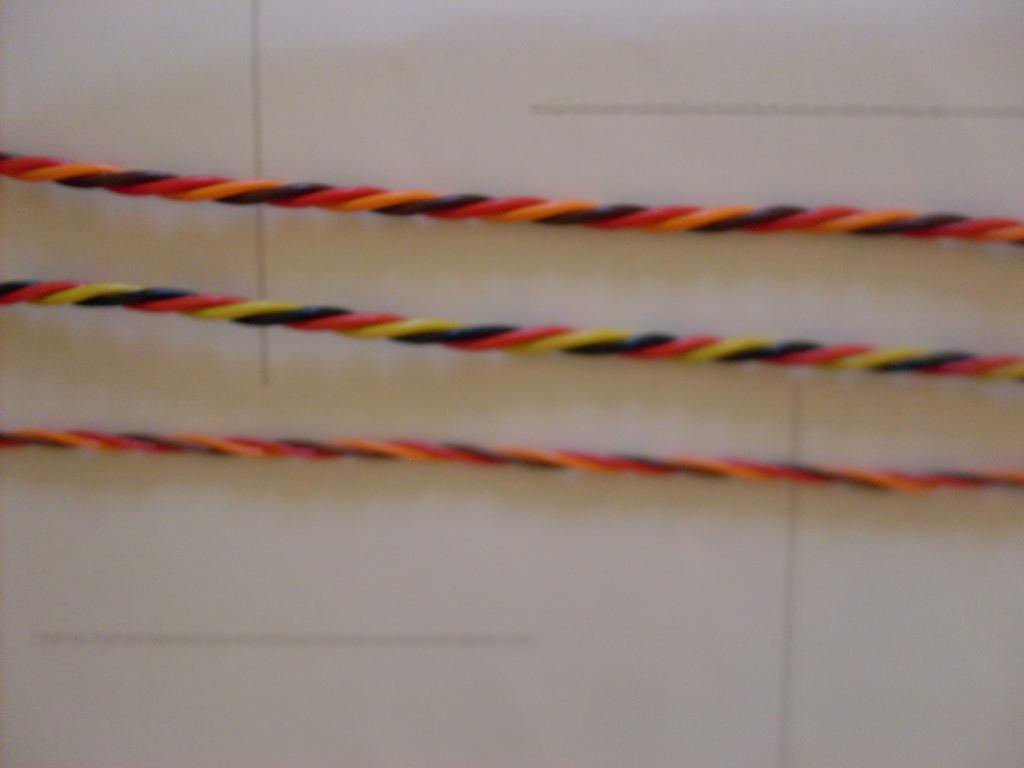

Servokabel haben 3 Adern, es gibt sie als Flachkabel oder verdrillt.
Servokabel werden zur Übertragung von Signalen oder niedrigen Strömen verwendet.
AWG ist die Kodierung für den Leiterquerschnitt.
Kabelfarben für Servokabel
Graupner Kabelfarben braun / rot / orange (- b/+ r/~ o)
Futaba Kabelfarben schwarz / rot / weiß (- s/+ r/~ w)
Hitec Kabelfarben schwarz / rot / gelb (- s/+ r/~ g)
Hochstromkabel kommen für die Verbindung zwischen Antrieb und Akku zum Einsatz.
(AWG 26) 3 x 0,14mm² Servokabel von Muldental
Graupner b/r/o | Futaba s/r/w | Hitec s/r/g
(AWG 24) 3 x 0,25mm² Servokabel von Muldental
Graupner b/r/o | Futaba s/r/w | Hitec s/r/g
(AWG 22) 3 x 0,34mm² Servokabel von Muldental
Graupner b/r/o | Futaba s/r/w | Hitec s/r/g
(AWG 21) 3 x 0,50mm² Servokabel von Muldental
Graupner b/r/o | Futaba s/r/w | Hitec s/r/g
(AWG 24) 0,25mm² Silikon-Litze von Muldental
Strombelastbarkeit 4,5 A / Spannung 48 V
(AWG 22) 0,34mm² Silikon-Litze von Muldental
Strombelastbarkeit 6 A / Spannung 48 V
(AWG 21) 0,5mm² Silikon-Litze von Muldental
Strombelastbarkeit 7,5 A / Spannung 48 V
(AWG 20) 0,75mm² Silikon-Litze von Muldental
Strombelastbarkeit 15,2 A / Spannung 48 V
(AWG 18) 1,0mm² Silikon-Litze von Muldental
Strombelastbarkeit 18,2 A / Spannung 48 V
(AWG 16) 1,5mm² Silikon-Litze von Muldental
Strombelastbarkeit 23,3 A / Spannung 48 V
(AWG 14) 2,5mm² Silikon-Litze von Muldental
Strombelastbarkeit 31,9 A / Spannung 48 V
(AWG 12) 4,0mm² Silikon-Litze von Muldental
Strombelastbarkeit 42,5 A / Spannung 48 V
(AWG 8) 10,00mm² Silikon-Litze von Muldental
Strombelastbarkeit 73 A / Spannung 48 V
Alle Angaben ohne Gewähr. Sollte etwas nicht stimmen, dann bitte einfach kurz mitteilen...
